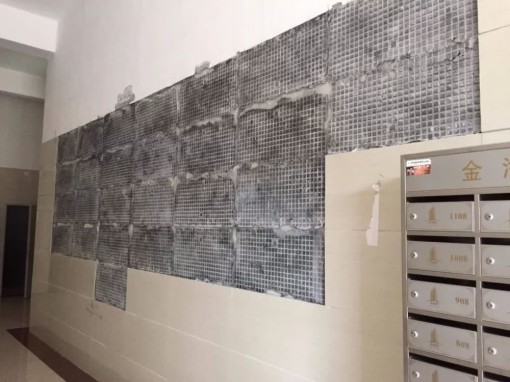

“最初粘上去還好端端的，敲上去也顯得很牢固的樣子，可是過上一段時間就掉了，誰也不知道到底怎么回事兒。”你是否也曾產(chǎn)生過這樣的疑惑?都說瓷磚變重了，密度變大了，規(guī)格變高了，粘結(jié)標(biāo)準(zhǔn)也應(yīng)該相應(yīng)提高了。都說現(xiàn)在貼瓷磚得用背膠，因?yàn)樗辰Y(jié)強(qiáng)度比較強(qiáng)。你都信了，并且花了錢，請了泥工用上了瓷磚背膠。但你家的瓷磚還是掉了，掉得毫無征兆，掉得讓你措手不及。

要弄清楚瓷磚到底為啥會掉，就要知道瓷磚背膠的粘結(jié)力到底由什么決定。首先，初期粘結(jié)強(qiáng)度，這當(dāng)然是衡量粘結(jié)能力的一個方面。很多人選擇背膠也以此作為判斷標(biāo)準(zhǔn)，甚至認(rèn)為越沾手的背膠粘結(jié)力就越強(qiáng)。然而事實(shí)上，耐老化能力，也是構(gòu)成粘結(jié)力能力的另一個重要方面，但這個方面卻往往為人忽視。

為什么耐老化能力如此重要?讓我們一起來看看瓷磚都一般都運(yùn)用于哪些環(huán)境之中，除了常規(guī)的地面鋪貼外，瓷磚還廣泛地應(yīng)用于衛(wèi)生間、廚房、陽臺、地暖、煙道等環(huán)境的鋪貼裝飾之中。而這些環(huán)境，則往往較為復(fù)雜且變化無常，持續(xù)積水、高溫炙烤、冰凍侵蝕、紫外線氧化………,外部環(huán)境的急劇變化導(dǎo)致瓷磚背膠的粘結(jié)能力急速下降。于是，你家的瓷磚也就莫名奇妙地掉了下來。

一般來說，瓷磚粘貼是否達(dá)到國家標(biāo)準(zhǔn)《JC/T547-2005》需要測試以下幾項(xiàng)內(nèi)容：拉伸粘結(jié)原強(qiáng)度， MPa;浸水后的拉伸粘結(jié)強(qiáng)度，MPa;熱老化后的拉伸粘結(jié)強(qiáng)度，MPa;凍融循環(huán)后的拉伸粘結(jié)強(qiáng)度，MPa;晾置時間20min, 拉伸粘結(jié)強(qiáng)度，MPa。以上5項(xiàng)拉伸粘結(jié)強(qiáng)度都超過0.5MPa，即符合國家標(biāo)準(zhǔn)C1級別;以上5項(xiàng)拉伸粘結(jié)強(qiáng)度都超過1.0MPa，即符合國家標(biāo)準(zhǔn)C2級別。瓦克化學(xué)大中華區(qū)實(shí)驗(yàn)室做了一個實(shí)驗(yàn)，實(shí)驗(yàn)選擇的背膠主要原材料為丙烯酸乳液(壓敏膠)，這種背膠也就是我們現(xiàn)在常見的乳液狀背膠，具有沾手的特性。實(shí)驗(yàn)數(shù)據(jù)表明，經(jīng)過7天養(yǎng)護(hù)后，背膠拉拔強(qiáng)度超過1.0Mpa，超過國家標(biāo)準(zhǔn)C2要求。然而，經(jīng)過14天養(yǎng)護(hù)后，強(qiáng)度顯著下降，僅超過0.5Mpa，達(dá)到國家標(biāo)準(zhǔn)C1要求。這還不是最糟糕的，實(shí)驗(yàn)表明，浸水后、’熱老化測試后和凍融循環(huán)后強(qiáng)度會再次急速下降，低于國家C1要求，不超過0.5Mpa。其中尤其是凍融循環(huán)后，強(qiáng)度遠(yuǎn)低于國家C1要求，基本上是一碰就掉。

因此，要解決瓷磚背膠的粘結(jié)力問題，就要解決老化問題。而由湖北堿克新材料有限公司所研發(fā)推出的膏狀瓷磚背膠，則與實(shí)驗(yàn)中的乳液型背膠完全不同，這玩意兒完全不粘手，看上去不像能粘住什么的樣子。但它卻能通過背膠中的高分子聚合物連接水泥砂漿分子和瓷磚表面分子，使瓷磚背膠、水泥砂漿和瓷磚真正成為一個整體。與乳液狀背膠僅僅與水泥砂漿和瓷磚發(fā)生表面粘結(jié)不同，正是因?yàn)槭刮矬w內(nèi)部發(fā)生了變化，膏狀背膠的耐老化性極好。老化實(shí)驗(yàn)數(shù)據(jù)顯示，即使過了二十年，產(chǎn)品的粘結(jié)強(qiáng)度也只是下降了一點(diǎn)點(diǎn)。
